横流プッシュプル換気装置(シンク用)

業界トップクラスの換気距離

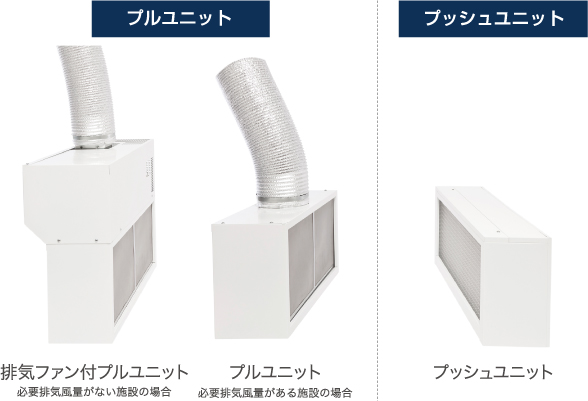

プルユニット プッシュユニット

最大幅1,300mm(業界トップクラス)までのシンク等の作業環境に対応。
アイランド形式のシンク・作業台に置けば対面式での作業が可能。
※幅1,300mmを越える特注対応可

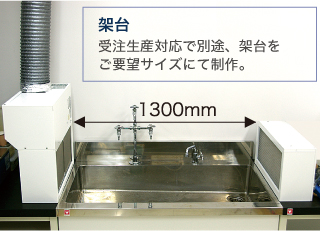

架台 受注生産対応で別途、架台をご要望サイズにて制作。
  • 排気ファンユニット 必要排気風量があれば、排気ファンユニット不要で低コスト、省電力、小ノイズ。
  • 層流制御 オープンドラフトでありながら、高レベルでの層流制御で化学物質を捕集。
  • プレフィルタ取りはずし プレフィルタを取り外せるので、簡単清掃が可能。

製品仕様

横流プッシュプル換気装置プッシュユニット

型式 LF-36PU
外形寸法(mm) W600×D190×H310
ファン形式 軸流ファン×2
吹出風速 約0.5m/s
重量
約12kg
電源 AC100V 単相50/60Hz
消費電力
約35/30W
外装 鋼板 メラミン系塗料焼付塗装

横流プッシュプル換気装置排気ファン付プルユニット

型式 LF-36FU
外形寸法(mm) W600×D250×H600
ファン形式 シロッコファン
機外静圧 220/390Pa(6.5m³/min時)
重量
約19kg
排気方式 ダクト排気(ダクト工事は別途)
接続ダクト Φ150
対応スパン(mm) 1300以内
電源 AC100V 単相50/60Hz
消費電力
約180/280W(開放時)
外装 鋼板 メラミン系塗料焼付塗装

横流プッシュプル換気装置プルユニット

型式 LF-36SU
外形寸法(mm) W600×D190×H350
必要排気風量 6.5m³/min以上
機内静圧 100Pa(6.5m³/min時)
重量
約6.5kg
排気方式 屋外ダクト排気(排気ファン及びダクト工事は別途)
接続ダクト Φ150
対応スパン(mm) 1300以内
外装 鋼板 メラミン系塗料焼付塗装

※製品の仕様は予告なく変更することがあります

化学物質の法改正情報

特化則が改正されました(平成21年3月1日より適用)

作業環境測定について

・ホルムアルデヒドを製造し、または取扱う屋内作業場については6ヶ月以内毎に1回、定期に作業環境測定士(国家資格)による作業環境測定を行わなければならない。
・管理濃度は0.1ppmです。

プッシュプル型換気装置の設置計画の届出(労働安全衛生法 第88条)

労働安全衛生法にてプッシュプル型換気装置の設置が義務付けられる事業場にプッシュプル型換気装置を設置、移設、又は主要構造部分を変更しようとする事業者は、その計画を当該工事の開始の日の30日前までに、労働基準監督署長に届けることが定められています。

女性則が改正されました(平成24年10月1日より適用)

規制対象について

・妊娠や出産・授乳機能に影響のある26の化学物資(従来の規則は9物質)を規制対象とし、有機溶剤中毒予防規則の適用を受けているものとしてキシレンが含まれます。
・キシレンの管理濃度は50ppmです。

女性労働者の就業を禁止する業務について

労働安全衛生法令に基づく作業環境測定を行い、「第3管理区分」となった屋内作業場での業務については、妊娠の有無や年齢などにかかわらず全ての女性労働者の就業が禁止になります。
